Circular Infrastructure Systems

全てが循環する、
設備の生態系。

排水がビオトープになり、生ゴミがガスになり、薪がバイオチャーになる——消費ではなく循環。弟子屈の森と対話するインフラ設計。

ビオトープ
排水 → ビオトープ
ソーラー
太陽光 48V
ロケットストーブ
余熱4段回収
0L
外部排水量
（完全自己処理）
4m²
ヨシ床
人工湿地
10m²
ビオトープ
面積
48V
DCバス
電気システム
300W
薪ガス化
熱出力
200L
バイオガス
消化槽
00 · 全体循環フロー
☀ 太陽光 🌧 雨水 🌲 薪・森 バッテリー 48V 3.6kWh IBCタンク 1000L コンテナ小屋 LDK + Bed × 2 + Water 56.4m² アースチューブ 地熱予熱 +25°C ヨシ床 人工湿地 4m² ビオトープ 10m² 生態系の池 バイオガス 消化槽 200L 薪ガス化炉 TLUD + バイオ炭 菜園・土壌改良 バイオ炭 + 堆肥 PV 集水 48V DC / AC 給水 給気 排水 浄化水 生ゴミ メタンガス 薪 熱・合成ガス 液肥 バイオ炭 灌漑水
全設備の循環関係図。実線 = 主フロー、破線 = 副産物・リターン。外部に捨てるものはゼロ。
01 · 排水システム — グレーウォーター → ヨシ床 → ビオトープ
グレーウォーター 処理フロー 発生源 キッチン シャワー 洗面 200L/日 沈殿槽 IBC 200L 固形分除去 週1回清掃 ヨシ床人工湿地 4m² × 深600mm 砂利 + ヨシ植栽 BOD 90% 除去 年1回堆積物除去 ビオトープ 浄化水溜まり 野鳥・蛙 防火用水 ★ メンテ不要 灌漑・菜園 野菜・ハーブ 樹木 重力灌水 ポンプ不要 循環 バイオトイレ Separett 堆肥化(別系統) ⊘ 系統分離
キッチン・シャワー・洗面 = グレーウォーター（200L/日）→ ヨシ床 → ビオトープ → 菜園灌漑。トイレは完全分離。
200L 沈殿槽 IBC
沈殿槽（IBC 200L）
排水の固形分を重力で沈殿させる一次処理。排水管をIBC下部に接続し、上澄みをオーバーフローでヨシ床へ。蓋付きで臭気なし。週1回スラッジ確認。
DIY ◎
IBC無料入手 + 配管費 ¥5,000
ヨシ床人工湿地 4m²
砂利床（礫径10〜30mm）600mm深に在来ヨシ（Phragmites australis）を植栽。根圏微生物がBODを90%以上分解。冬季は地表が凍っても地下の微生物は活動継続。年間処理量：73,000L。
自然浄化 DIY ◎
砂利¥15,000 + ヨシ苗¥3,000 + 防水シート¥8,000 = ¥26,000
ビオトープ
ビオトープ 10m²
ヨシ床から流入する浄化水を溜める生態系の池。EPDM防水シート + 砂利底。ガマ・コウホネ・ヒシ等の在来水生植物。メダカ・ドジョウが水質管理役。防火用水（2m³）を兼ねる。
生態系 防火水槽
EPDMシート¥20,000 + 砂利¥8,000 + 植物¥5,000 = ¥33,000
コンテナへの配管貫通方法
ホールソー（バイメタル、φ50〜75mm）でコンテナ底面（鋼板2mm）を一発貫通。穴縁はグラインダーでバリ取り後、エポキシプライマーを塗布。VU50mmのPVC管を差し込み、防水ブチルテープ + シリコンコーキングで止水。配管スリーブの外側に断熱材（φ64mm パイプカバー）を巻く。下水は勾配1/50以上で自然流下。ポンプ不要。
Amazon ホールソー 75mm Amazon EPDM防水シート Amazon 砂利フィルター
02 · 電気設備 — 48V DCバスシステム
48V DC バス電気システム 太陽光 PV JA Solar 400W×6 = 2,400W MPPT EPever 60A 48V出力 48V LiFePO₄ 3,600Wh EcoFlow DELTA Pro ★ 48V DC BUS 分電 DC 48V 直流負荷 LED照明・HRVファン・ポンプ DC→DC 12V USB-C PD・スマホ充電 インバーター 48V→100V AC 2kW AC 100V 機器 洗濯機・調理器（最小化） 接地 (アース) D種接地 + 雷保護 12V 床暖フィルム コルク下 100W/m² DCバスで動かせるものは直流のまま使う → 変換ロスゼロ。インバーター (DC→AC) は最小化。
48Vシステムは24Vより配線細くて済み、12Vより伝送損失が小さい。バッテリー容量3.6kWhは北海道の日照ゼロ3日を乗り越えられる容量設計。

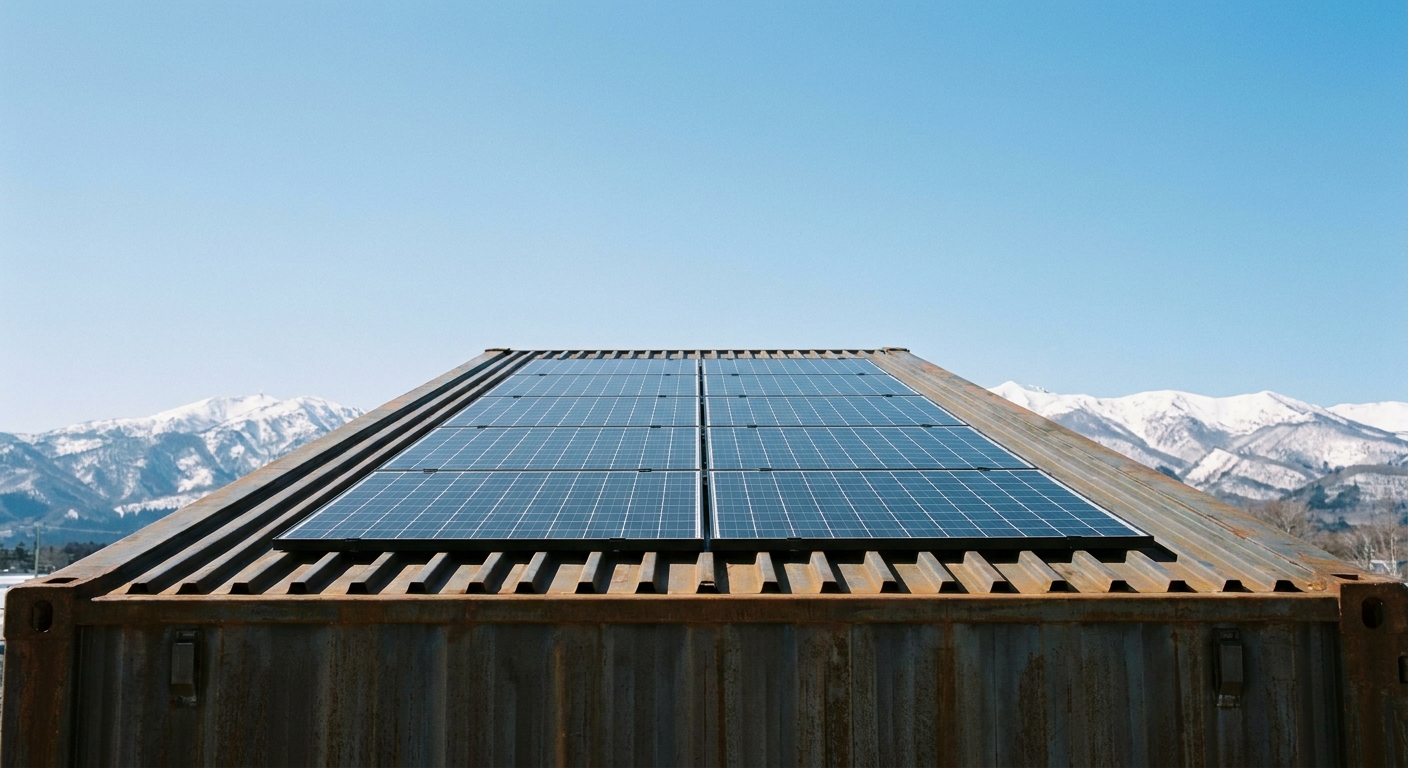

ソーラーパネル
分電盤（DIY or 既製品）
48V DCバス：銅バスバー（厚銅板）に各ブレーカーを並列接続。回路数：照明×2 / コンセント×3 / HRV / ポンプ / 床暖 / USB充電。ANL大電流ヒューズ（300A）をバッテリー直近に配置。
DIY ◎
ブレーカー一式 ¥20,000〜 / Victron Cerbo GX（監視）¥35,000
Amazon
🔌
配線（電線サイズ）
メイン幹線：CABTYRE 8mm²（バッテリー〜分電盤）。照明回路：2.5mm²。コンセント：4mm²。最大電流＝負荷(W)÷電圧(48V)×1.25。全配線はPF管（波付硬質管）に収める。
ケーブル長を最短に
CABTYRE 8mm² ¥600/m、2.5mm² ¥120/m
Amazon
🌿
省エネ DC 直流機器
LED照明（12V 5W/本）、HRVファン（Noctua 7.68W）、RO水処理ポンプ（24V 60W）、床暖フィルム（12V 100W/m²）——全部 DC で動かせばインバーターはほぼ不要。
変換損失ゼロ
DC機器で揃えると消費電力 -30% 削減
コンテナへの電気配線穴開け：屋根面にホールソー（φ32mm）でケーブルグランド用の穴を開ける。電気用防水ケーブルグランド（IP68）を取り付け、ケーブルを引き込む。コンテナ鋼板は2mmなので電気ドリル + 金属用ビットで貫通可能。貫通部は充填剤（セメダイン 8070）でシール。
03 · アーシング — 安全接地 + 健康接地
コンテナ ⚡
D種接地（安全・避雷）
コンテナ鋼板ボディを接地導体として活用（すでに連続する金属体）。鋼板に銅端子（M8ボルト）でIV線（14mm²）を締め付け、φ19mm×1,000mm の銅クラッド鋼接地棒（アース棒）を地面に打込む。接地抵抗100Ω以下（D種）を確認。避雷針不要——コンテナ全体がファラデーケージ。
D種接地 接地抵抗計で確認
アース棒 ¥1,500 + IV線 ¥500 = 計 ¥2,000
Amazon アース棒
自由電子が体内炎症を中和
健康アーシング（Earthing）
コルク床の下に導電性カーボンメッシュシートを敷き、IV線でアース棒に接続。素足でコルク床を歩くと地球の自由電子が体内に流入。炎症抑制・睡眠改善・回復促進の効果（複数の査読論文あり）。柔術の稽古後に最も効果的。
健康 エビデンスあり
導電性カーボンシート ¥5,000〜 / アーシングマット ¥3,000〜
Amazon アーシングマット
床給気 + HEPA（アースチューブ連携）
外気 → 地中アースチューブ10m（地熱で-20°C → +5°Cに予熱）→ 床下チャンバー → H13 HEPAフィルター（99.97%除去）→ コルク床のスリットグリル（100×400mm）から清潔な暖気が室内に立ち上がる。柔術の稽古中、床面の空気が最もクリーンな状態になる。チューブ穴はコンテナ底面にホールソーφ110mm で開口。
HEPAフィルターは年1回交換（¥2,000〜3,000）。フィルター前後に差圧計を付けると交換時期が一目でわかる。
04 · 薪ガス化炉（TLUD）— 調理熱 + バイオ炭
天才的なポイント：燃やすだけで土が豊かになる
炉

TLUD ガス化炉の仕組み

Top Lit Updraft（上面点火上昇気流）方式。薪・木くずを筒に充填し上面を点火。木ガス（CO + H₂の合成ガス）が上昇して2次燃焼ノズルで完全燃焼。炎は青白く、煙 = ゼロ。燃焼後の残留物は「バイオ炭（木炭）」になる。

煙突が不要なほどクリーンな燃焼。薪ストーブより圧倒的に効率良く、バイオ炭という副産物まで得られる。
炭

バイオ炭 = 土壌炭素貯留

完全炭化したバイオ炭をビオトープ周辺の土壌に混入。表面積が広く水と養分を保持。土壌微生物の住処になり、ビオトープの植物成長を促進。1kg のバイオ炭は大気から CO₂ を約 3.7kg 隔離した計算。

弟子屈の冷涼気候では腐植土形成が遅いが、バイオ炭を入れると数年以内に豊かな土壌に変わる。
DIY

20Lペール缶で自作（¥3,000）

ステンレス20Lペール缶（外筒）+ 15Lペール缶（内筒）+ 1次空気口（φ8mm×12穴）+ 2次空気リング（φ4mm×20穴）+ 煙突（VP76mm）。溶接不要、ドリルとジグソーのみで製作可能。

比較TLUD ガス化炉従来薪ストーブプロパンガスコンロ
燃料廃材・枝・チップ（無料）薪（要乾燥1年）プロパン（配送必要）
煙・臭気ほぼゼロ（完全燃焼）多いなし
副産物バイオ炭（土壌改良）灰（少量）CO₂のみ
ランニングコスト¥0（廃材利用）¥50,000/年¥120,000/年
初期コスト¥3,000（DIY）¥200,000〜¥20,000〜
Amazon ペール缶 20L Amazon 煙突管 76mm
05 · バイオガス — 生ゴミ → 調理用メタン
嫌気発酵 35°C CH₄↑ in out
簡易バイオガス消化槽（200L）
IBC 200L タンクを嫌気消化槽として使用。生ゴミ（有機物）+ 水 + スターター菌を投入し密封。35°Cに保温（太陽熱温水の温水を巻きつけたホースで加温）。約15日で安定したメタン生成開始。1日の生ゴミ（約1kg）から約0.3〜0.5m³のメタンガスを生成。
DIY △（菌の安定まで1ヶ月）
IBC無料 + 継手・配管 ¥8,000 + 圧力計 ¥2,000 = ¥10,000
🍳
メタンの用途と出力量
0.4m³/日のメタン = 調理15〜20分（コンロ1口分）。薪TLUDとの組み合わせで年間を通じて「買う」燃料がゼロになる。冬はメタン生成が落ちるため、薪TLUDをメインに切り替え。スラリー（消化液）はビオトープの植物への窒素・リン液肥として循環。
燃料自給 スラリー = 液肥
年間プロパン代 節約額 ¥60,000〜100,000
バイオガスの安全管理：メタンは空気より軽く拡散しやすいため自然換気が効いていれば安全。HRV給気でコンテナ内は常に正圧気味に保つ設計が効く。消化槽は必ず屋外設置。ガス配管には低圧ガス用フレキ管 + ガス検知器（プロパン・都市ガス兼用、¥3,000〜）を設置。
05.5 · 余熱回収システム — 同じ熱を4回使う
「全ての熱は一度しか使わない、と思っていた。
でも正しく設計すれば、同じ熱を4回使える。」
薪1本の熱エネルギーが：ロケットマスで床を暖め → 煙突コイルで温水を作り → TEGで電気を生み → 排水で次の人のシャワーを温める。熱の滝（カスケード）が生まれる。
熱カスケード — 1つの熱源が4段階に変換される 薪 1,000°C ロケット炉 蓄熱ベンチ コンクリ+コブ 床面 24h放熱 排気 60°C 煙突コイル 60〜80°C温水 TEG 60〜100W電力 蓄熱タンク 150L 60〜80°C DWHR 38°C排水 → 給水+15°C 太陽熱 -45% 地中ループ 深1.2m / +8°C DC12Vポンプ PCM + アルミ板 体熱→床 8h蓄熱 シャワー温水 60°C / 無制限 消化槽加温 35°C維持 → CH₄↑3倍 床暖予備充電 12V 100W/m² 夏期冷却 コンテナ+電池冷却 TEG 発電 60〜100W 薪燃焼中 → 48Vバッテリーへ 1,000°C 煙 150°C 70°C水 排水 38°C 実線=主熱流 / 破線=副産物・リターンフロー
薪1本の燃焼エネルギーが、ロケット炉→煙突コイル→蓄熱タンク→DWHR→床という4段階の滝を下る。途中でTEGが電気を取り出し、地中ループが外気の前熱を加える。

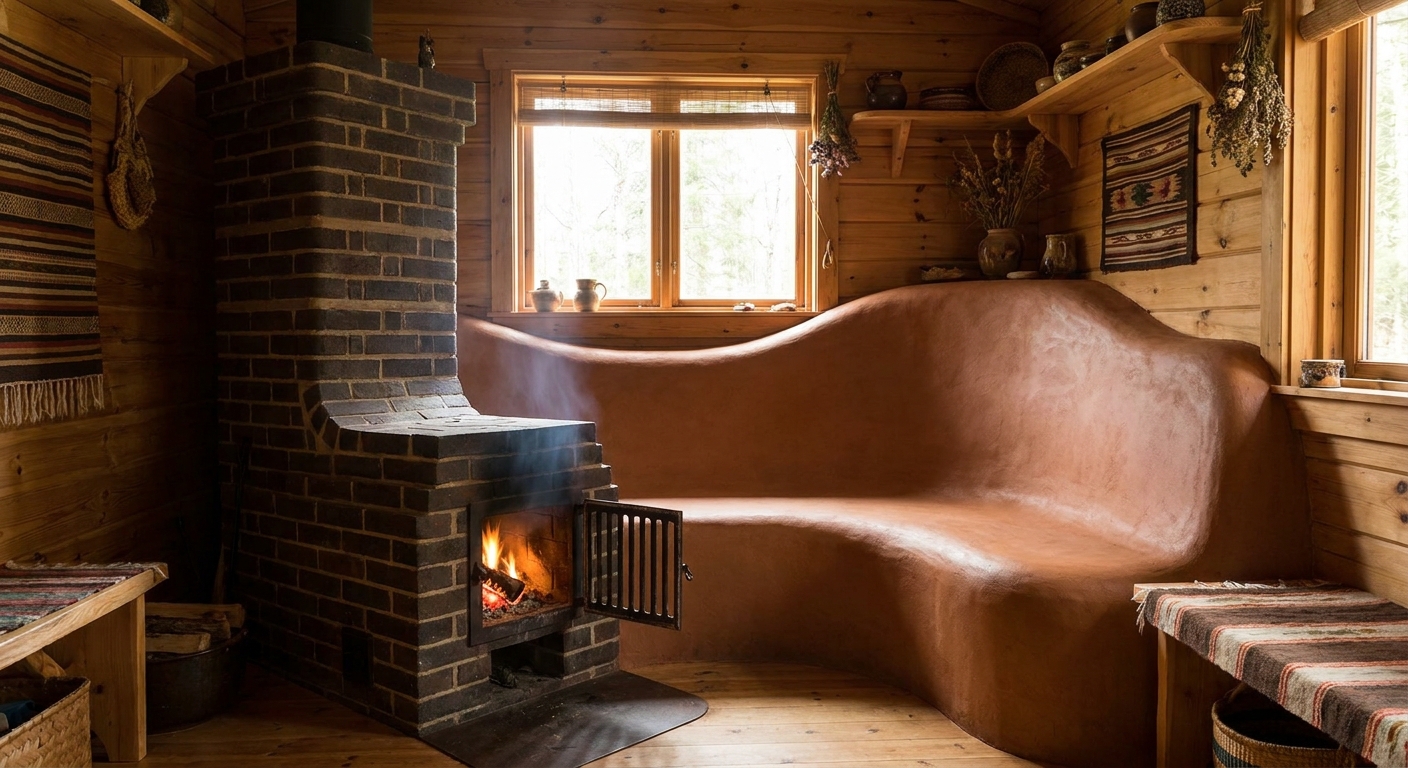

ロケットマスヒーター
ロケットマスヒーター
J字型耐火レンガ炉心が内部1,000°Cを達成。従来薪ストーブの8〜10倍の燃焼効率。排気はわずか60°Cまで冷め、熱の90%が室内に留まる。コブ（土+藁+砂）で作る蓄熱ベンチが12〜24時間にわたって穏やかに熱を放出する。同ベンチを柔術稽古の道場床として使えば、体の下が常に温かい究極の道場ができる。

出力計算：薪1kg → 約4kWh熱 → 蓄熱ベンチ経由で8時間・床面温度28〜32°C維持。薪消費量は従来ストーブ比 -85%。
DIY ◎省薪85%床暖兼用
耐火レンガ ¥15,000 + コブ材料 ¥8,000 + 鋼ドラム ¥12,000 = ¥35,000〜50,000
Amazon 耐火レンガ
150〜300°C φ10mm 銅管10m →70°C温水 TEG ×4枚 60〜100W →48V Battery 冷水in 70°C出
煙突熱交換コイル + TEG発電
φ10mm銅管を150mmステンレス煙突に10m巻き付け。煙突ガス温度150〜300°Cが銅管内の水を60〜80°Cに加熱。同じ煙突面にTEG（熱電発電）モジュールを4枚貼り付け、ΔT=170°Cの温度差から60〜100WのDC電力を連続生成し48Vバッテリーに直接充電する。

カスケード順：温水 → ① シャワー60°C → ② バイオガス消化槽35°C維持 → ③ 床暖フィルム予熱 → ④ 残熱はアルミ蓄熱板へ。可動部ゼロ、メンテ不要。
可動部ゼロメンテ不要TEG同時発電
銅管10m ¥3,000 + TEG SP1848-27145×4 ¥6,000 + ヒートシンク ¥2,000 = ¥11,000
Amazon TEG Amazon 銅管
↓ 排水38°C 冷水 10°C in 25°C out→タンク 太陽熱負荷 -45%
排水熱回収管 DWHR
シャワー排水（38°C）が流れる垂直銅管φ50mm（長さ1.5m）に、給水銅管φ10mmをスパイラル状に巻き付けてはんだ付け。対向流熱交換により、供給冷水が10°C→25°Cに予熱される。太陽熱温水システムへの負荷を40〜45%削減。

物理：毎日50Lのシャワー使用で回収熱量≈2.3kWh/日。年間840kWh。太陽熱パネル0.6枚分の働きを無料でする計算。
DIY ◎ はんだのみ太陽熱 -45%
銅管φ50×1.5m ¥3,500 + 銅管φ10×3m ¥1,500 + 断熱材 ¥1,000 = ¥6,000
Amazon 銅排水管
PCM壁 昼：吸熱 夜：放熱 EVA 40mm アルミ蓄熱板 5mm 25kg コルク 10mm 無垢杉床 15mm ↓ 体熱 500W×4人×1.5h = 3kWh 吸収 8〜12h 床面放熱 稽古後の床が夜中ずっと温かい
アルミ蓄熱板 + PCM壁パネル
EVAマット下に5mm厚アルミ板（5m²=25kg）を敷く。柔術稽古中、4人×500W×1.5時間=3kWhの体熱がアルミ板に蓄積。稽古後にEVAを外すと床面から8〜12時間かけて放熱が続く——人体発熱が翌朝の床暖になる天才的な循環。

PCM壁パネル：融点23°Cのパラフィンマイクロカプセルを漆喰の裏面8m²に設置。200kJ/kgの潜熱で昼の熱を蓄え夜に放出。室温日較差が±8°Cから±5°Cへ縮小。
体熱→床暖日較差 -3°C
アルミ板5mm 5m² ¥12,000 + PCM壁パネル8m² ¥48,000 = ¥60,000
Amazon アルミ板 5mm Amazon PCM蓄熱材
地表 -3°C（冬） 深1.2m → 地温+8°C（年間安定） DC Pump 12V 20W +8°C 地熱 夏：逆循環 コンテナ / 電池冷却
スクリューパイル地中熱交換ループ
既設スクリューパイル（基礎杭）の脇に沿わせてPEパイプ（φ25mm）を100m敷設し地中ループを形成。弟子屈の地温は1.2m深で年間+6〜10°C。DC12Vポンプ（20W）で循環させると冬は地熱を吸い上げて太陽熱タンクの予熱として使え、夏は逆に地中へ熱を逃がすことでコンテナ内部とバッテリーを無動力に近い形で冷却できる。コンプレッサー不要の小型ヒートポンプ。
冬：地熱採取夏：電池冷却コンプレッサー不要
PEパイプ100m ¥15,000 + DC12Vポンプ ¥5,000 + 継手一式 ¥5,000 = ¥25,000
Amazon PEパイプ 25mm Amazon DC12Vポンプ

全システム 効果・コスト一覧

システム主な効果定量効果DIY難易度費用
ロケットマスヒーター 薪消費量 -85%、床暖24h蓄熱 木材費 年間 -¥85,000 △ 耐火施工 ¥35,000〜50,000
煙突コイル + TEG 温水生成 + 60〜100W発電 年間発電 540kWh（薪燃焼時） ◎ 銅管巻き付け ¥11,000
DWHR 排水熱回収 給水予熱 +15°C、太陽熱負荷 -45% 年間熱回収 840kWh ◎ はんだのみ ¥6,000
アルミ板 + PCM壁 体熱→床蓄熱 8〜12h、室温日較差 -3°C 3kWh/稽古を蓄熱 → 夜間床暖 ¥0 ◎ 敷くだけ ¥60,000
地中パイル熱交換 冬：地熱 +8°C / 夏：電池冷却 ヒートポンプCOP相当 3.5〜4.0 △ パイプ敷設 ¥25,000
余熱回収システム 合計 ¥102,000〜152,000
年間エネルギーコスト削減効果（薪・電気・ガス合計） ▲¥200,000〜
最終カスケード — 薪1kgが生み出すもの全て
1

燃焼（1,000°C）→ 蓄熱ベンチ（24h 床面 30°C）

薪1kgの化学エネルギー約4kWh。ロケット炉で90%を熱に変換＝3.6kWh。コブベンチ（50kg）に蓄熱し、床面から8時間・28〜32°Cで放熱。薪を燃やし終わっても翌朝まで床が温かい。

2

排気（150°C）→ 煙突コイルで温水（70°C）+ TEGで電力（80W）

燃焼排気の熱をφ10mm銅コイル10mで回収。150Lタンクに1時間で30°C分の熱追加。同時にTEGモジュール4枚が60〜100WのDC電力を発電し48Vバッテリーへ。ストーブが発電所になる。

3

温水（70°C）→ シャワー → 排水（38°C）→ DWHR → 給水予熱（+15°C）

温水でシャワー。排水38°Cは捨てずにDWHR管で冷水を10→25°Cに予熱してからタンクへ戻す。使った熱の40%が自動回収される。

4

体熱（稽古3kWh）→ アルミ板蓄熱 → 翌朝床暖（無料）

稽古で発生した4人×500W×1.5hの体熱をアルミ板が吸収し、夜中に床面へゆっくり放出。薪1本分の代わりに「人体」が熱源になる。

地中ループが冬は+8°Cの地熱をタンク予熱として加え、夏は逆転してコンテナと電池を冷却。コンプレッサー不要のヒートポンプが48Vバス20Wで動く。
Amazon 耐火レンガ Amazon TEG SP1848 Amazon 軟銅管 φ10mm Amazon PEパイプ 100m Amazon アルミ厚板 5mm
06 · 循環設備 全コスト概算
システム主要部材DIY難易度概算費用
排水・沈殿槽IBC + 配管◎ 簡単¥5,000
ヨシ床人工湿地砂利 + EPDM + ヨシ◎¥26,000
ビオトープEPDM + 砂利 + 水生植物◎¥33,000
48V電気設備一式分電盤 + 配線 + ブレーカー△（電気知識要）¥30,000
D種接地 + 避雷アース棒 + IV線◎¥2,000
健康アーシング設備導電シート + 配線◎¥8,000
床給気 + HEPAスリットグリル + H13フィルター◎¥15,000
コンテナ穴開け（配管・配線計）ホールソー + グランド + コーキング◎¥12,000
TLUD 薪ガス化炉ペール缶 + 煙突管（DIY）◎ 溶接不要¥3,000
バイオガス消化槽IBC 200L + 継手 + 圧力計△（菌の管理）¥10,000
合計（循環インフラ設備） ¥144,000
ランニングコストの変化（年間）
排水処理費：¥0（公共下水不要）／ 調理燃料費：¥0（TLUD + バイオガス）／ 肥料費：¥0（バイオ炭 + 液肥）／ 電気代：¥0（太陽光）
→ 従来インフラなら年間 ¥200,000〜300,000 かかる費用が、初期 ¥144,000 の投資で永久にゼロになる。回収期間 6〜12ヶ月。
全システム一覧
設備の生態系、完全設計。
太陽光 → 電力 → 暖気。雨水 → 生活水 → ヨシ床 → ビオトープ → 菜園。
薪 → 熱＋バイオ炭。生ゴミ → メタン → 調理。何も捨てない。
オフグリッド設備を見る 内外装デザイン → 4ゾーン設計図 →
